Как твердотопливный котел обложить кирпичом

Котел для бани своими руками

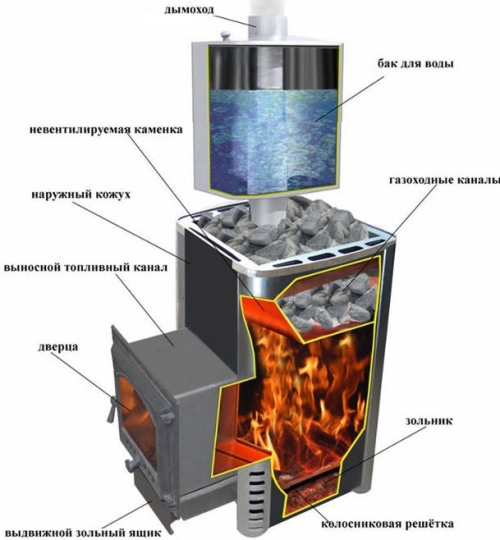

Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.

Оглавление:

Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в

глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов. Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот — довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать — решать каждому хозяину парной самому. Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство — это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же — постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее. А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов — не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый — самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность — до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы — экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, — им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности. В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами. Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством для подачи его в камеру горения.

Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе. Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов — высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

1. Самый нижний уровень необходим для выполнения установки дна печи;
2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.

Разница между котлом и печкой

И вот когда вы нашли детальную информацию, фото и чертежи котлов в баню, как своими руками строится печка — надо хорошо понимать, что печь кирпичная, которая установлена в традиционной русской бане, это вовсе не котел из чугуна. А конструкцию из металла, сваренную из бочки или трубы, печкой назвать нельзя, это не что иное, как котел для бани.

При этом котлы, как и печи необходимы для одного:

• отопления парных помещений;
• нагрева воды и камней
• а также поддержания нужной температуры в парилке.

Поэтому печь — это сооружение из кирпича, а котел для бани самодельный, означает другое устройство отопления.

Котёл в гараже

В ограниченном пространстве гаража к месту установки котла предъявляются те же требования, что и при размещении теплогенератора в отдельной топочной. Важно располагать котёл так, чтобы к нему был свободный подход даже в то время, когда автомобиль находится внутри постройки. Машина должна быть на достаточном расстоянии от теплогенератора, чтобы нагретый агрегат и дымоход не стали причиной деформации краски на кузове авто.

Безопасная дистанция до автомобиля составляет 60 см. Воздух — один из лучших термоизоляторов, поэтому если расположить котёл на достаточном отдалении от других конструкций или предметов, он не будет представлять собой никакой опасности. В остальном, как и для топочной, гаражное помещение должно иметь хорошую вентиляцию, а запас дров следует располагать не ближе 1 метра до котла.

Оборудование системы отопления с жидким теплоносителем в гараже требует использования незамерзающей жидкости. Самый распространённый состав — пропиленгликоль. Он имеет минимальные показатели расширения даже при очень низких температурах. Если вместо «незамерзайки» залить в систему воду, то придётся либо топить гараж круглосуточно, либо каждый раз сливать воду после завершения отопительного сеанса. Оба варианта, очевидно, полностью нецелесообразны.

Общие сведения о частях системы дымоотведения

Начнем мы с твердотопливного котла, который является отопительным прибором классического типа. Его можно встретить почти в каждом частном доме, где нет подвода газовой магистрали. Удобен тем, что в топливной камере можно сжигать и уголь, и дрова, и торф.

Чтобы получить максимальную теплоотдачу от оборудования, необходимо правильно рассчитать и изготовить дымоход, в нашем случае из кирпича.

Он должен соответствовать следующим требованиям:

• не представлять препятствий для подачи воздуха, необходимого для эффективной работы отопительного устройства;
• создавать тягу, возникающую благодаря разнице в температуре и давлении, достаточную для отвода продуктов горения.

Правильное и неправильное подключение твердотопливного котла к дымоходу

Дымовые трубы для твердотопливного котла могут быть изготовлены из:

• кирпича;
• стали определенных марок;
• керамики.

Классический вариант – кирпичный дымоход, который можно сделать своими руками.

Правила установки

Нередко домовладельцы спешат сами или им попадаются нерадивые работники, которые считают, что могут слегка отойти от общепринятых требований. В результате происходят несчастные случаи, которые, увы, могут заканчиваться летальным исходом.

На фото – высота трубы над крышей в зависимости от удаления котла от центра здания

Чтобы такого не случилось у вас, настоятельно рекомендуем соблюдать указанные ниже рекомендации:

Как выглядит схема дымохода для твердотопливного котла в разрезе

Почему многие отдают предпочтение кирпичному дымоходу? Зависит это от того, что отводящие газы могут нагреться до температуры 600˚С, поэтому конструкция должна быть устойчива к ней.

Максимально соответствует этому параметру кирпич, хотя цена работ по кладке дымохода, да и сам материал сегодня не такой дешевый. Зато после установки, можно о нем долго не беспокоиться.

Совет: нанесите на внутренние стенки кирпичной дымовой трубы огнеупорный раствор в момент ее строительства и тогда вы сможете защитить ее от вредных воздействий агрессивно-кислотного осадка и конденсата.

Как производится кладка дымохода из кирпича

Кладку дымовой кирпичной трубы нельзя назвать простым занятием, для этого потребуются определенные знания и навыки, чтобы понимать технологические процессы.

1. Простой вариант – устройство дымохода, когда кирпичный канал необходимо изготовить внутри стен.В данном случае оставляют незаложенную шахту с сечением в кирпич (250 мм). Сечение дымохода можно рассчитать по следующим нормам: 1 кВт = 0,08 м 2 . Соответственно, если мощность твердотопливного котла составит 10 кВт, сечение дымовой кирпичной трубы должно быть не менее 0,8 м 2 или примерно 300х300 мм.

Как рассчитать дымоход для котла отопления в зависимости от мощности последнего

1. При создании отдельной дымовой трубы следует соблюдать повышенную осторожность и ответственность в работе. Ведя кладку, уделяйте особое внимание углам, которые должны быть идеально ровными. Следите также за тем, чтобы на стенках не было выпуклостей.

Отдельно стоящий дымоход должен выполняться строго вертикально

Совет: не примыкающую к стене дымовую трубу необходимо выполнить строго в вертикальной плоскости.

1. Примыкающий к стене дымоход для надежности следует дополнительно закрепить с помощью анкеров, которые нужно расположить примерно через 4-5 рядов. В этом случае также следует предварительно продумать, где будут расположены технологические и ревизионные отверстия.

Совет: обязательно сделайте снизу дымохода люк, через который можно легко удалять скопившуюся сажу.

1. Чтобы повысить эффективность сооружения, внутренняя поверхность трубы должна быть ровной и гладкой, тогда дым сможет беспрепятственно выходить наружу.
2. Один из самых распространенных вариантов, применяющихся для внутренней отделки канала, оштукатуривание «под варежку». Благодаря использованию такого способа, его сечение по форме будет максимально приближено к кругу.Хотя некоторые специалисты считают такой способ внутренней отделки непрактичным, так как спустя некоторое время штукатурный раствор начнет отслаиваться и забивать канал дымовой трубы.

Кирпичный дымоход изнутри

Совет: наружную часть дымохода обложить облицовочным кирпичом или обшить кровельным материалом, чтобы защитить его от атмосферных воздействий.

Что нужно приготовить для работы

Простота сооружения заключается в том, что для его возведения достаточно иметь под рукой кирпич и раствор для его укладки.

Однако не следует относиться к работе свысока, ее нужно делать по всем правилам и очень внимательно, в противном случае ваша отопительная система просто не будет работать должным образом и трубу придется разбирать и перекладывать, а это большие затраты.

Инструменты для работы

1. Выбирая кирпич, следите, чтобы он был хорошо обожженным.Окраска материала должна быть со всех сторон равномерной. Грани – ровные и четкие, что даст возможность делать швы небольшой толщины.
2. Раствор готовьте особым способом и в его состав включите обязательно песок, глину, цемент и воду. Особенно важным считается подбор песка, который должен быть мелким, что сделает раствор более пластичным.
3. Из инструментов приготовьте:

• кельму;
• молоток-кирка;
• рулетку;
• строительный уровень и отвес;
• лопату для раствора;
• строительную леску.

Схема кладки дымовой трубы из кирпича для твердотопливного котла

Особенности кладки

1. Работу начинайте прямо от отопительного прибора.
2. Соединить котел с кирпичным дымоходом можно трубой соответствующего размера и диаметра.
3. Кладку обязательно ведите с перевязкой между рядами.
   В принципе она напоминает возведение перегородок или стен, хотя есть и некоторые особенности, учитывать которые необходимо:

• проверяйте обязательно каждый ряд уровнем в вертикальной и горизонтальной плоскости;
• в растворе обязательно должна быть замешана глина;
• толщина шва должна быть примерно 5-10 мм. Больше делать не рекомендуем, так как из-за периодического температурного перепада раствор начнет крошиться, а это неминуемо приведет к разрушению дымовой трубы;
• заделка всех швов должна быть качественной, сквозные отверстия недопустимы;
• при кладке следует использовать только целые кирпичи, сократив максимально применение половинок.

Изготовление котла

Схема обвязки котла на жидком топливе.

Конструкция котла не представляет собой ничего сложного, поэтому его изготовление и установка в баню не составит труда. Для того чтобы сделать котел, прежде всего необходимо запастись материалами и инструментами. А для этого нужно определить, какой материал оптимально подойдет для ваших целей.

Прежде всего потребуется металлическая бочка, объемом около 200 л и отрезок толстостенной трубы с диаметром 51 см и длиной 70-10 см. Она будет служить основанием для котла. Такой объем нагревательного элемента позволит обеспечить обогрев помещения объемом до 15 м³ (примерно это соответствует помещению 3х3 м). Бочку и трубу нужно будет сварить.

Из инструментов вам потребуется:

• сварочный аппарат;
• болгарка с кругами по металлу.

Корпусом устройства будет служить труба. Прежде всего необходимо сварить трубу с 3 отрезками арматуры, параметры которых должны быть примерно таковы: толщина – 14 мм, длина 3 см. Отрезки арматуры должны быть расположены параллельно земле. Опоры располагаются на трех уровнях: на нижнюю опору производится установка дна печи; высота второго уровня определяется габаритами поддувальной дверцы, монтаж которой вы будете осуществлять; уровень расположения третьей опоры должен быть таким, чтобы она была на расстоянии не менее 20 см от верхнего края трубы.

Толщина материала, из которого будет изготавливаться печь, должна быть не менее 4 мм, а толщина крышки должна быть не менее 5 мм. Для дна печи потребуется металлический круг, а крышка должна быть оснащена отверстием, в которое будет вмонтирована дымовая труба.

Опоры для перегородки необходимо разместить непосредственно друг под другом. Вырежьте отверстие, в которое будет помещен короб. В короб будет произведена установка колосника, дна и крышки. Затем производится установка в помещении. Корпус необходимо установить так, чтобы при проходе через стену он аккуратно прошел в топочное помещение. После этого проводится установка дымовой трубы, а на верхнюю крышку укладывается камень. Котел необходимо установить на фундамент, который нужно сделать под печь.

Затем необходимо сделать экран. Для этого вам потребуется кирпич. Котел можно обложить кирпичом полностью или сделать кирпичной только одну стену. Важно соблюсти только одно правило: нижняя часть конструкции из кирпича должна содержать отверстие, через которое будет осуществляться конвекция воздуха.

Руководствуясь советами, вы без труда сможете выбрать оптимальный тип котла в вашу баню, а также сделать его самостоятельно. Для этого вам не потребуются какие-либо дорогостоящие материалы или инструменты, все необходимое можно найти в каждом хозяйстве. Очень важно соблюдать основные правила изготовления котла.

Механизм работы

Существуют различные виды твердотопливных котлов и теплообменников к ним, которые могут быть сконструированы самостоятельно. Пользуются популярностью вертикальные и горизонтальные кирпичные конструкции. Работают они следующим образом:

1. Посредством сжигания топлива нагревается воздух и, поднимаясь, выводится через дымоход.
2. При движении нагретый воздух передает тепло ТО, который, в свою очередь, нагревает воду.
3. Происходит циркуляция Н2О (холодная вода замещается горячей).

Существует еще один вид отопительного устройства — кирпичный шахтный котел, отличительной чертой которого является загрузка топлива через специальный люк. Для его сооружения применяются теплообменники прямоугольной формы, которые выполнены из листового металла, оснащенного в несколько рядов вертикальными трубами, пропускающими через себя пламя и нагретый газ. Эта разновидность котла позволяет изменять длительность горения с помощью регулировки высоты загрузочного места (шахты) и подачи воздуха.

Общие правила установки

Существует несколько основных правил, в соответствии с которыми производится установка дымоходов твердотопливных котлов:

• строгое соблюдение принятых правил, положений и норм пожарной безопасности;
• соответствие сечения канала техническим характеристикам, которые имеет котел;
• дымоход должен иметь горизонтальные участки, не превышающие одного метра, и высоту не более пяти метров и соответствовать рекомендациям производителя твердотопливного отопительного оборудования;
• конструкция дымохода должна предполагать возможность отвода конденсата, очистки каналов от сажи и мусора, выполнения технического обслуживания.

Условия подключения и схема сборки

Соединение основных конструкционных элементов, которые имеют котел и дымоход, предполагает использование герметика с термостойкими характеристиками. А в случае если диаметр элементов не совпадает, применяются переходники специального типа.

Одностенные и утепленные дымоходы собираются с использованием технологии «труба в трубу». Стальные дымоходы собираются с использованием технологии «по конденсату». Элементы, расположенные между тройником и отопительным оборудованием, собираются «по дыму».

Трубы канала скрепляются путем гильзовки, при этом оставляется небольшой зазор. Стальные дымоходы в виде сэндвич-конструкций скрепляются при помощи заклепок или саморезов.

Наружные дымоходы необходимо крепить к стене, используя один кронштейн или хомут на полтора метра. При использовании многослойных сэндвич-конструкций крепится каждый элемент отдельно.

В том случае если дымоходы выступают на полтора метра выше уровня кровли дома, применяются растяжки для придания конструкции необходимой степени жесткости.

На заключительном этапе устанавливается дефлектор или грибок непосредственно на верхнюю часть трубы дымохода.

Таким образом обустраиваются дымоходы для твердотопливных котлов. Запомните, правильный монтаж – залог высокой энергоэффективности твердотопливного отопительного оборудования.
